Relay Extension
  • Nové

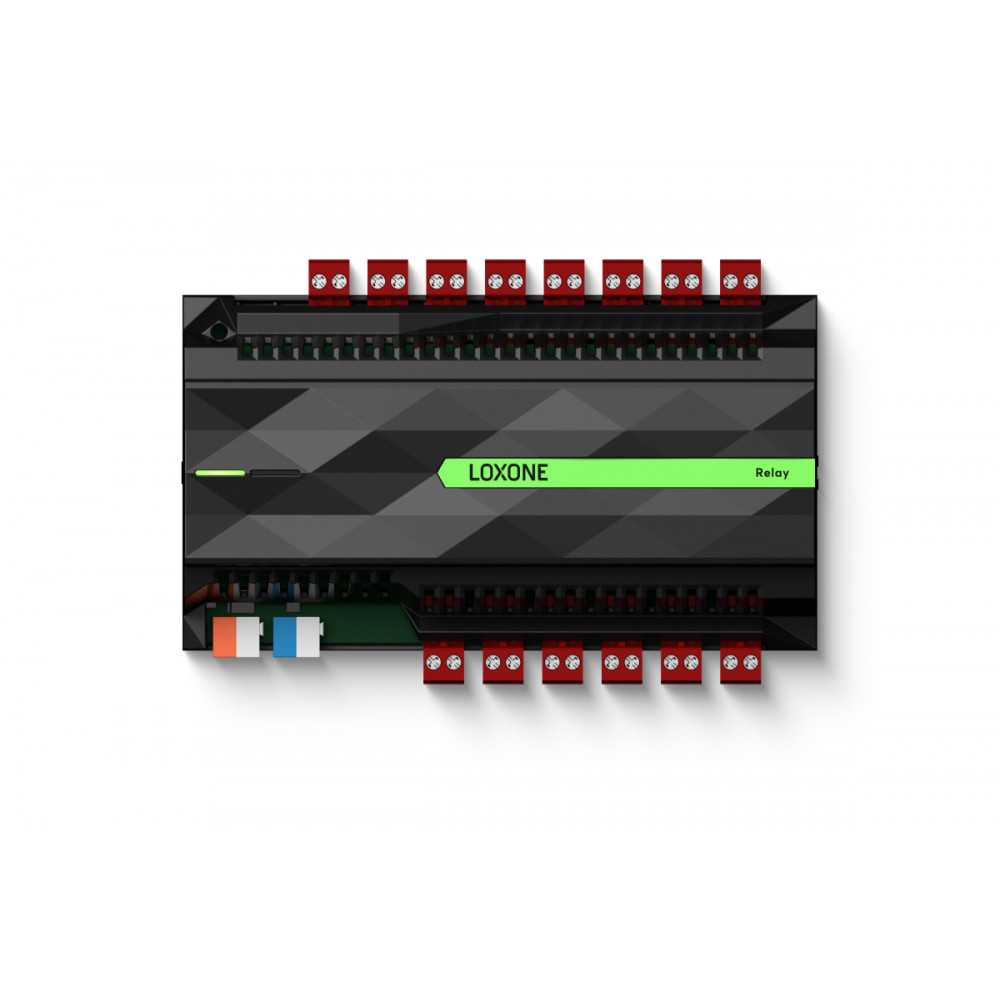

Relay Extension

10 229,00 Kč
S DPH
Skladem
Počet

Loxone Relay Extension – více možností pro váš chytrý dům

Potřebujete ovládat další světla, žaluzie nebo vytápění? Loxone Relay Extension doplní váš systém o 14 samostatně ovládaných bezpotenciálových reléových výstupů. Připojená zařízení tak můžete začlenit do společné automatizace řízené Loxone Miniserverem.

Jeden modul pro různé úkoly

Osvětlení: využijte výstupy pro spínání jednotlivých světelných okruhů. Relé zajišťují zapnutí a vypnutí; neslouží ke stmívání.

Žaluzie a rolety: při použití dvou výstupů na jeden kompatibilní pohon s odděleným ovládáním obou směrů vystačí modul až pro sedm pohonů. Návrh musí zajistit blokování současného sepnutí obou směrů a odpovídající prodlevu při změně směru.

Vytápění a další technologie: spínejte vhodné akční členy nebo ovládací vstupy zařízení podle požadavků Miniserveru. Konkrétní zapojení vždy závisí na typu a elektrických parametrech připojené zátěže.

Připojení přes Loxone Link

Relay Extension komunikuje s Miniserverem prostřednictvím kabelové sběrnice Loxone Link. Vyhledání, pojmenování a přidání modulu do projektu probíhá v programu Loxone Config. Po spárování jsou jeho výstupy dostupné pro použití v konfiguraci.

Přehled o stavu zařízení

Diagnostika poskytuje informace o dostupnosti modulu, jeho vnitřní teplotě a případném teplotním vypnutí výstupů. Stavová LED pomáhá při zprovoznění a kontrole komunikace s Miniserverem.

Technické parametry

Výrobce / model: Loxone / Relay Extension
Objednací číslo: 100038
Výstupy: 14 digitálních reléových výstupů, bezpotenciálové kontakty
Zatížitelnost jednoho výstupu AC: 16 A při 250 V AC, cos φ = 1 (IEC)
Zatížitelnost jednoho výstupu DC: 16 A při maximálně 30 V DC
Maximální součet proudů všech výstupů: 48 A (IEC)
Napájení: 24 V DC, přípustný rozsah 18–28 V DC
Vlastní příkon: typicky 0,7 W při vypnutých relé; maximálně 3,8 W při sepnutí všech relé
Komunikační rozhraní: Loxone Link
Montáž: DIN lišta 35 mm, do elektrického rozvaděče
Rozměry: 158 × 88 × 59 mm
Hmotnost: 445 g
Provozní teplota: −40 až +40 °C
Krytí: IP20

Důležité informace před nákupem

Systémové požadavky: pro provoz je nutný Loxone Miniserver, propojení přes Loxone Link a vhodný externí napájecí zdroj. Relay Extension není samostatná řídicí jednotka.

Zatížení výstupů: hodnota 16 A při 250 V AC platí pro odporovou zátěž s cos φ = 1. Součet proudů všech výstupů nesmí překročit 48 A (IEC), proto nelze všechny výstupy současně zatížit proudem 16 A.

LED zdroje a motorové zátěže: při návrhu je nutné zohlednit také náběhové proudy a charakter zátěže. Podle připojeného zařízení může být zapotřebí vhodné oddělovací relé, stykač nebo omezení náběhového proudu.

Odborná instalace: montáž a zapojení musí provést kvalifikovaný elektrikář. Modul musí být umístěn ve vhodném rozvaděči, který zajistí potřebnou ochranu.
